Cache (2) - 코어당 캐시메모리

모든 최신 프로세서는 소량의 캐시 메모리를 특징으로 한다. 지난 수십 년 동안 캐시 아키텍처는 점점 더 복잡해졌다. CPU 캐시의 레벨이 증가했고, 각 블록의 크기가 커졌으며, 캐시 연관성도 몇 가지 변화를 겪었다. 자세한 내용을 살펴보기 전에, 메인 메모리와 캐시 메모리의 차이점은 무엇인가? 이미 RAM을 가지고 있는데 왜 소량의 캐시 메모리가 필요하십니까? 한 마디: 속도!





캐시 메모리 대 시스템 메모리: SRAM VS DRAM

캐시 메모리는 훨씬 더 빠르고 비싼 정적 RAM을 기반으로 하며 시스템 메모리는 더 느린 D램(Dynamic RAM)을 활용한다. 두 가지 주요 차이점은 전자가 CMOS 기술과 트랜지스터(블록당 6개)로 만들어진 반면 후자는 콘덴서와 트랜지스터를 사용한다는 점이다.



데이터를 장기간 보존하려면 D램을 지속적으로 새로 고쳐야 한다. 이 때문에 훨씬 더 많은 전력을 소비하고 또한 더 느리게 된다. SRAM은 새로 고칠 필요가 없고 훨씬 더 효율적이다. 그러나 가격이 높아져 주류 채택이 금지되어 프로세서 캐시로 사용이 제한되고 있다.



프로세서에서 캐시 메모리의 중요성?

현대의 프로세서는 80년대와 90년대 초반의 원시 조상들보다 몇 년 앞선다. 오늘날 대부분의 DDR4 메모리 모듈은 1800MHz 미만으로 정격인 반면, 최고급 소비자 칩은 4GHz 이상에서 작동한다. 그 결과 시스템 메모리가 너무 느려서 CPU를 심하게 늦추지 않고 직접 작업할 수 없다. 캐쉬 메모리가 들어오는 곳이 바로 여기에 있다. 그것은 반복적으로 사용된 데이터의 작은 덩어리를 저장하거나 경우에 따라 그 파일의 메모리 주소를 저장하면서 둘 사이의 중간 역할을 한다.





L1, L2 및 L3 캐시: 차이점은?

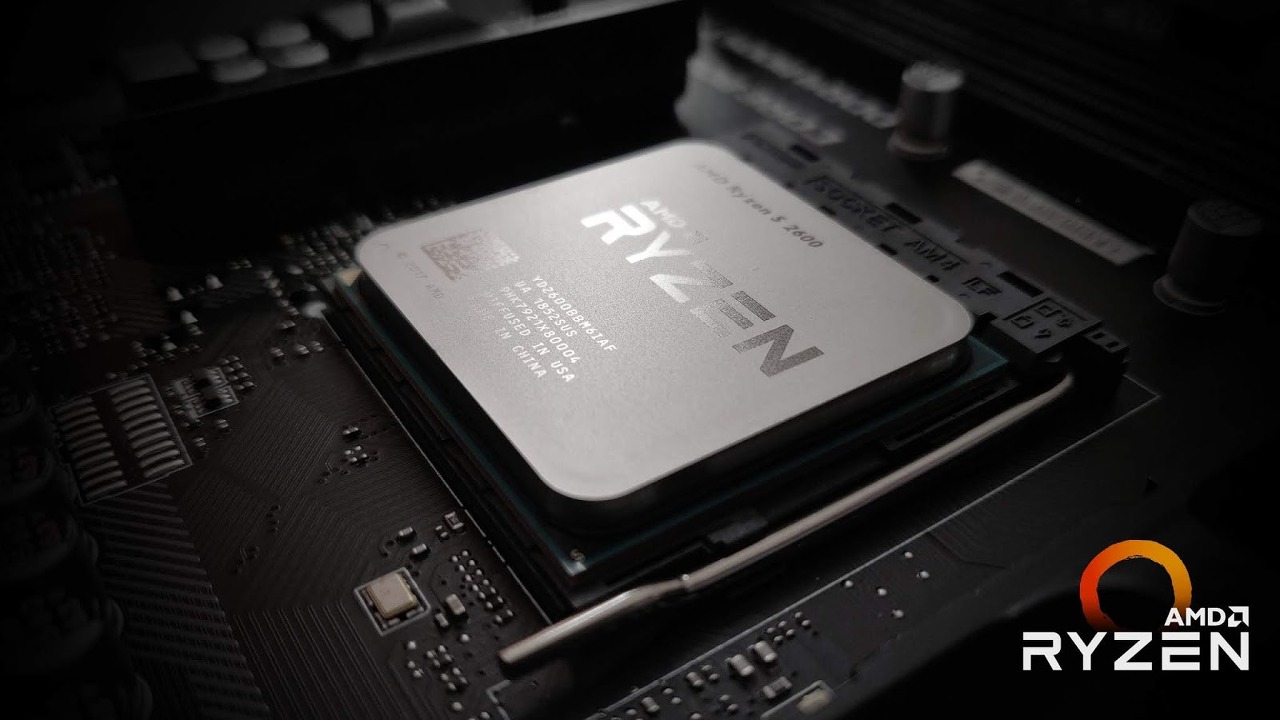

현대 프로세서에서 캐시 메모리는 크기를 증가시키고 속도를 감소시키기 위해 L1, L2, L3 캐시의 세 부분으로 나뉜다. L3 캐시는 가장 크고 가장 느리다(3세대 Ryzen CPU는 최대 64MB의 L3 캐시를 특징으로 한다). L2와 L1은 L3보다 훨씬 작고 빠르며 각 코어에 대해 분리되어 있다. 구형 프로세서에는 3단계 L3 캐시가 포함되지 않았으며 L2 캐시와 직접 상호 작용하는 시스템 메모리:



L1 캐시는 L1 데이터 캐시와 L1 명령 캐시의 두 가지 섹션으로 더 세분된다. 후자는 CPU에 의해 실행되어야 하는 지시사항을 포함하고 전자는 메인 메모리에 다시 기록될 데이터를 보유하는 데 사용된다.



L1 캐시는 명령 캐시 역할을 할 뿐만 아니라 사전 디코드 데이터와 분기 정보도 가지고 있다. 또한 L1 데이터 캐시가 출력 캐쉬 역할을 하는 경우가 많지만 명령 캐시는 입력 캐쉬처럼 동작한다. 이는 필요한 지침이 가져오기 장치 바로 옆에 있으므로 루프가 체결될 때 유용하다.





최신 CPU는 플래그십 프로세서의 경우 최대 512KB의 L1 캐시(코어당 64KB)를 포함하며 서버 부품은 거의 두 배나 많은 기능을 한다.



L2 캐시는 L1보다 훨씬 크지만 동시에 느리다. 플래그십 CPU에서 4~8MB(코어당 512KB)로 다양하다.

각 코어는 자체 L1 및 L2 캐시를 가지고 있으며, 마지막 레벨인 L3 캐시는 모든 코어에 걸쳐 공유된다.



L3 캐시는 가장 낮은 수준의 캐시다. 10MB에서 64MB까지 다양하며, 서버 칩은 256MB의 L3 캐시를 특징으로 한다. 더욱이 AMD의 라이젠 CPU는 경쟁사인 인텔 칩에 비해 캐시 크기가 훨씬 크다. 인텔 측의 MCM 디자인 대 모놀리성 때문이다. 자세한 내용은 여기를 참조하십시오.(https://www.flayus.com/55228516



)



CPU가 데이터를 필요로 할 때, 먼저 관련 코어의 L1 캐시를 검색한다. 발견되지 않으면 다음에 L2와 L3 캐시가 검색된다. 필요한 자료가 발견되면 캐시히트라고 한다. 한편, 캐시에 데이터가 없을 경우 CPU는 메인 메모리나 스토리지에서 캐시에 로딩되도록 요청해야 한다. 이것은 시간이 걸리고 성능에 악영향을 미친다. 이것을 캐시 미스라고 한다.



일반적으로 캐시 크기가 증가하면 캐시 적중률이 향상된다. 특히 게임 및 기타 지연 시간에 민감한 워크로드의 경우 더욱 그러하다.





메모리 매핑

기본적인 설명은 생략하고, 시스템 메모리가 캐시 메모리와 어떻게 대화하는지에 대해 이야기해 보자. 캐시 메모리는 블록으로 나뉜다. 이 블록들은 n개의 64바이트 선으로 나누어 회전하고 있다.

시스템 메모리는 캐시와 동일한 수의 블록으로 나뉘고 그 다음 두 개가 연결된다.



1GB의 시스템 RAM이 있으면 캐시는 8192줄로 나뉘고 블록으로 분리된다. 이것을 n-way 연관 캐시라고 한다. 2방향 연관 캐시의 경우, 각 블록에는 각각 2개의 선이 있으며, 4방향에는 각각 4개, 8방향에는 8개, 16개 라인이 포함되어 있다. 총 RAM 크기가 1GB인 경우 메모리의 각 블록 크기는 512KB가 된다.

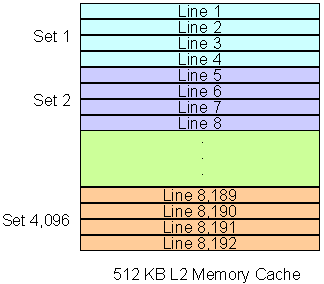

512KB의 4방향 관련 캐시가 있는 경우, RAM은 2,048개의 블록(1GB의 경우 8192/4)으로 나뉘며 동일한 수의 4라인 캐시 블록에 연결된다.





16방향 연관 캐시와 동일한 방식으로, 캐시는 메모리의 512(2048KB) 블록에 연결된 512개의 블록으로 나뉘며, 각 캐시 블록은 16개의 선을 포함한다. 캐시에 데이터 블록이 부족하면 캐시 컨트롤러는 프로세서 실행을 계속하는 데 필요한 데이터가 포함된 새로운 블록 집합을 다시 로드한다.



N-way 연관 캐시는 가장 일반적으로 사용되는 매핑 방법이다. 직접 매핑과 완전히 연관된 매핑으로 알려진 두 가지 방법이 더 있다. 전자에서는 캐시 라인과 메모리 사이에 하드 링크가 있는 반면 후자의 경우 캐시는 어떤 메모리 주소도 포함할 수 있다. 기본적으로 각 라인은 어떤 메인 메모리 블록에도 접근할 수 있다. 이 방법은 적중률이 가장 높다. 하지만, 구현하는 것은 비용이 많이 들고 대부분 반도체 제조업체들이 피한다.



완전히 연결된 매핑



ref : https://www.flayus.com/it/55228456
